Kraftwerk St. Magdalena

Inbetriebnahme 1966, Vollständige Erneuerung 2010

Ein Technischer Bericht von Dr. Ing. Robert Carminati, Ingenieurbüro EUT GmbH, Brixen -
Aufbauend auf die gute Zusammenarbeit im Zuge der Planungs- und Bauphase des Wasserkraftwerkes Meleins, das im Jahre 2004 in Betrieb ging, wurde das Ingenieurbüro EUT im Jahr 2009 für die Planung und Bauleitung der Sanierung des Wasserkraftwerkes St. Magdalena am Villnösserbach beauftragt. Die Kraftwerkszentrale St. Magdalena geht auf das Jahr 1966 zurück. Der darin installierte Maschinensatz bestand aus einer Francisturbine. Die installierte Leistung betrug knapp 200 kW. Nach einer ersten Bestandaufnahme der Anlagenteile und anschließender Beurteilung wurde beschlossen, das Wasserkraftwerk komplett zu erneuern und dem Stand der Technik anzupassen. Nach Abschluss der darauffolgenden Planungsphase wurde mit den Bauarbeiten Ende November 2009 begonnen. Nach ca. 7-monatiger Bauzeit konnte Mitte Juli 2010 das Kraftwerk den Betrieb wieder aufnehmen.

Wasserfassung:
An der Wasserfassung wurden lediglich kleinere Verbesserungs- und Sanierungsarbeiten vorgenommen. Im Einlaufbereich wurde der bestehende Wehrkörper des seitlichen Einlaufs erneuert. Der Einlauf in die Entsanderkammer wurde mit einem Einlaufdoppelschütz ausgestattet, um künftige Wartungsarbeiten im Inneren des Fassungsbauwerkes zu ermöglichen. Ebenfalls erneuert wurden sämtliche Schütze sowie der Feinrechen.

Druckhaltekammer:
Wie in der Wasserfassung wurden auch in der Druckhaltekammer das Spülschütz und der Feinrechen erneuert. Der Feinrechen wurde mit einer automatischen Rechenreinigung ausgestattet. Der gesamte derzeit bestehende Baukörper der Druckhaltekammer wurde mit einer Holzhütte eingehaust. Eine automatische Rohrbruchsicherungsklappe wurde eingebaut, die bei einem Rohrbruch bzw. Leckage automatisch schließt und gefährliche Wasseraustritte aus der Druckrohrleitung unterbindet.

Druckrohrleitung:
Die ca. 40 Jahre alte Druckrohrleitung aus Stahl entsprach nicht mehr dem Stand der Technik und hat bei maximaler Wassermenge hohe Druckverluste aufgewiesen. Die neu verlegte Druckrohrleitung besteht aus duktilen Gussrohren der Druckklasse K9 und weist eine Gesamtlänge von 660 m sowie einen Durchmesser von 500 mm auf. Die Trassierung erfolgte großteils längs der bereits bestehenden Trasse. Dabei wurde auf die Wiederherstellung der betroffenen Garten- und Verkehrsflächen besonderes Augenmerk gelegt. Die Arbeiten wurden zu vollster Zufriedenheit aller Grundbesitzer sowie der Gemeinde Villnöß durchgeführt.

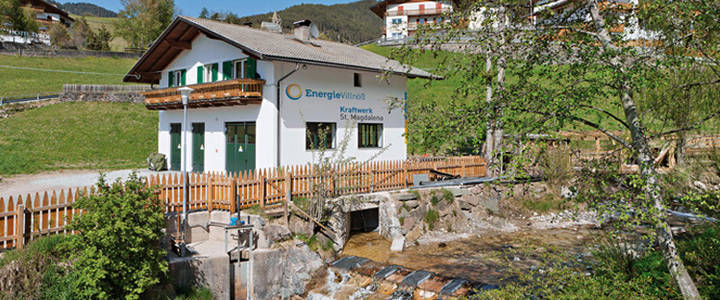

Krafthaus und elektromaschinelle Ausrüstung:

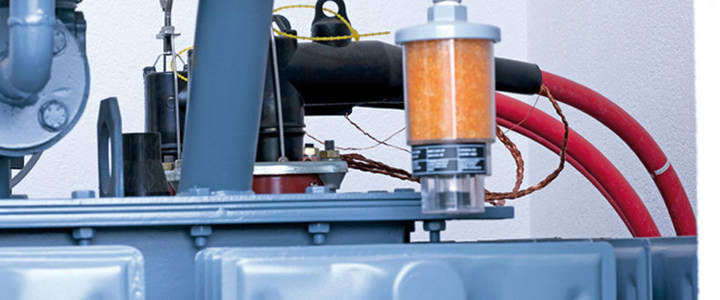

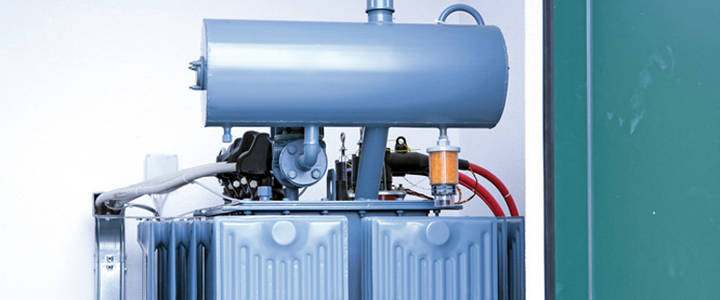

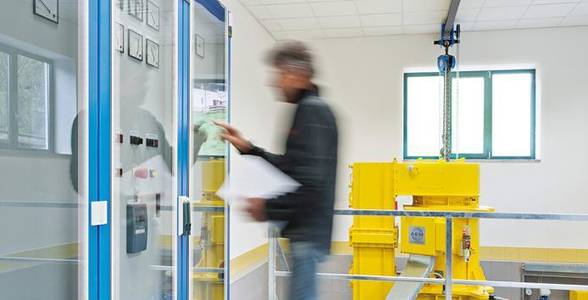

Das Krafthaus besteht aus einem Baukörper mit den Abmessungen L x B = 9,50 x 12,00 m, Höhe über Gelände 8,40 m, wobei nur das Erdgeschoss als Krafthaus genutzt wird. Im 1. Stock ist eine Wohnung untergebracht. Der bestehende, nicht mehr dem Stand der Technik entsprechende Maschinensatz wurde komplett ausgetauscht, ebenso die Schaltanlage und der Transformator. Der gesamte Innenbereich des Krafthauses wurde umgestaltet und erneuert, sodass nur mehr die tragenden Wände beibehalten wurden. Nach eingehender Abwägung der Vor- und Nachteile wurde an Stelle der Francisturbine eine vierdüsige vertikale Peltonturbine gewählt. Durch die Wahl der Peltonturbine ergaben sich einige betriebliche Vorteile, wie Laufruhe, besseres Teillastverhalten, einfachere Wartung und Instandhaltung. Durch den neuen Maschinensatz, der um einiges leiser als der ursprüngliche läuft, wurde die Lebensqualität für die Bewohner des 1. Stockes sowie der Nachbarn wesentlich verbessert. Die maximale Kraftwerksleistung beträgt bei Ausbauwassermenge von 300 l/s 225 kW, die Jahresproduktion ca. 2,0 Mio. kWh. Die erzeugte Energie wird in das örtliche Mittelspannungsnetz eingespeist.

Die am Bau beteiligten Betriebe:

Ingenieurbüro EUT GmbH, Brixen Planung und Bauaufsicht
Erdbewegungsservice OHG, Villnöß Baumeisterarbeiten
Aichner Richard OHG, Teis/Villnöß Tiefbau- Verlegung der Druckrohre
Sorá OHG, Kiens Lieferung der Peltonturbine
En-Co OHG, Ratschings Generator und Elektrotechnik
Überegger GmbH, Freienfeld Tore und Türen
Gufler Metall KG, Moos in Passeier Schlosserarbeiten
Steiner Othmar, Villnöß Schlosserarbeiten
Messner Hansjörg, Villnöß Malerarbeiten
Energiegenossenschaft, Villnöß Elektroinstallationen
